您的位置:首页 > 产品中心 > 鼓风机 > 高压鼓风机 > 工业能吹能吸漩涡高压风机

产品中心
产品名称:

工业能吹能吸漩涡高压风机

产品型号:
产品时间: 2020-12-09
描述:工业能吹能吸漩涡高压风机是气泵的一种,也是一种能够吹气两用的通风气源,因此能用于空气除尘、气体传送以及送料、收集等方面,在机械设备行业的应用是非常广泛的。

产品介绍

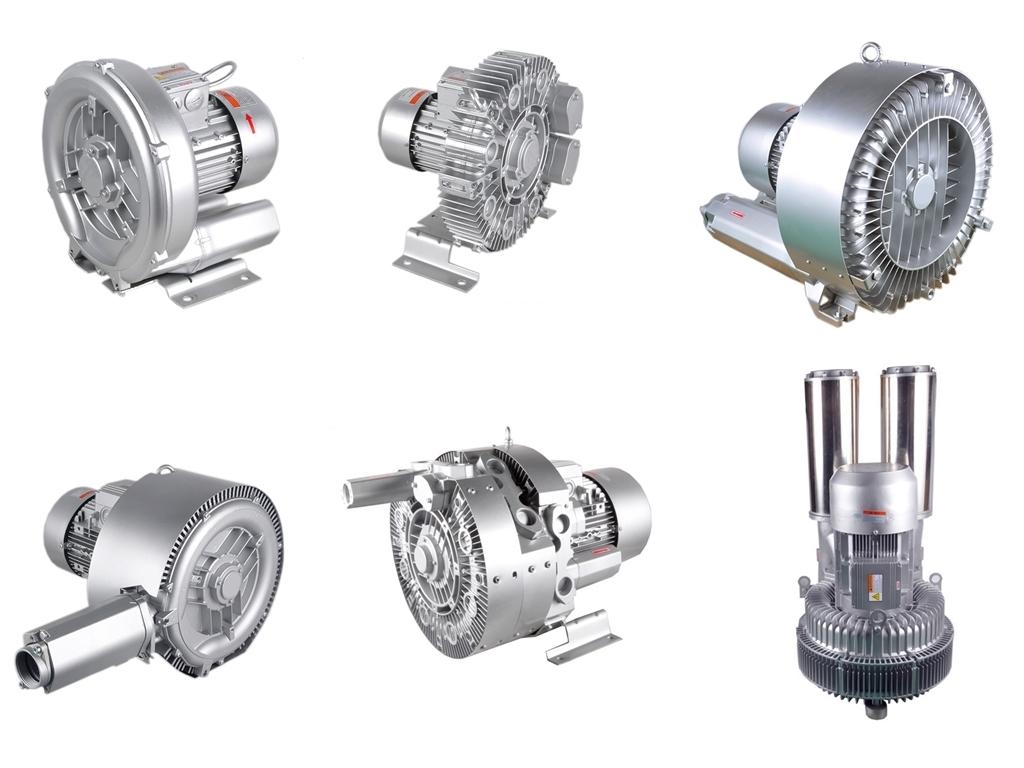

工业能吹能吸漩涡高压风机

结构特点:

· 风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部件组成。
· 叶轮采用多翼式单进离心叶轮,用优质的镀锌板或冷轧钢板成,叶片依据空气动力原理设计。WQE型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板制造,并经严格的动、静平衡校正,空气性能良好,效率高,运行平稳。
· 进风口采用收敛流线型减涡形式,气流损失较小,风机的工作效率高。
· 风机机壳与电机以金属铸件安装连接,电机轴头上安装散热风叶,金属铸件的外壁上开高进、出水管接口,对金属铸件与轴头进行降温,确保电机在高温下正常运行。
· 其电机采用特殊高温电机,风机流体部分采用耐温材料,降温结构性能可靠。相比锅炉引风机,型结构简单,维护方便,性价比高等优点。



风压产生的原理:

当叶轮转动时,由于离心力的作用,风向标促使气体向前向外运动,从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口1吸入)侧槽,当它进入侧通道2以后,气体被压缩,然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随着旋转的进行,气体的动能增加,使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点(侧通道在出口处变窄),气体即被挤出叶片并通过出口消声器排出泵体。



工作原理:
旋涡气泵是吹吸两用的高压气泵,风机特殊的叶片设计,具有压力高、风量大、低噪音、耐高温等特点。旋涡高压气泵绝缘性能强,安装容易,稳定性高,通过的气体无油、干燥,高品质。高压和高吸力的产生在于叶轮独特的设计。高压气泵的叶轮边缘带有多个叶片,当叶轮旋转时,由于离心作用,两个叶片中的空气被快速地往外缘方向运动,传转输能量,风压被快速叠加,便形成了高压或高力其速度得到增加。当空气被风道重新导入叶轮后,将再次被加速。由于高压气泵多个叶片传转能量,风压被快速叠加,便形成了高压或高吸力。

 工业能吹能吸漩涡高压风机

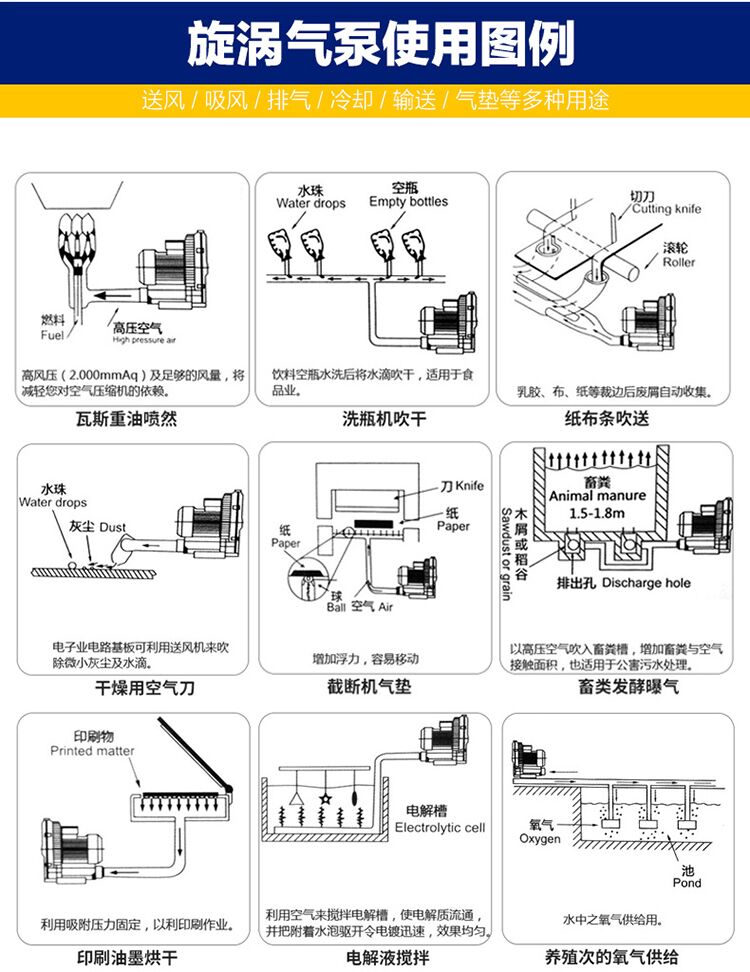

应用案例与应用行业:

1、 印制电路板设备:印刷电路板(PCB)、液晶显示器(LCD)、电脑显示器(TFT)等产品清洗、切水、烘干。
2、 食品、饮料灌装设备:饮料瓶、罐及各种包装食品打码或贴标前切水、干燥;易拉罐的气力输送。
3、 清洗设备:特别适用于电子行业PCB板清洗干燥机、玻璃清洗机、超声波清洗机、隧道式汽车清洗机、商用洗碗机;
4、 涂装设备:涂层厚度控制、去除水份、烘干、大面积高温干燥;金属表面处理:电镀后切水干燥/ 去油, 有效控制镀层厚度并保证厚度均匀;
5、 轮胎及橡胶设备:硫化机,去除水份/油份、干燥、静电抑制;
6、 电线电缆设备:去除水份/油份、干燥、静电抑制;如空调精密铜管的除水等。
7、 鱼业养殖:用于水面曝气、增氧,增氧格及增氧系统。
8、 纺织设备:涂布厚度控制并保证厚度均匀、去除水份/干燥,抽纱机;高速织袜机。
9、 印刷设备:UV上光机、印刷后油墨1-5秒内的瞬间干燥;丝网印刷机械。
10、 汽车工业:引擎零件去除油份/水份、车体涂装研磨后去除粉尘/水份、汽车清洗和去除水份/干燥;
11、 空气处理设备:用于大气环境的气体检测设备:有毒、有害气体的收集净化,循环利用。
12、 塑料辅机及中央供料系统:在流延机使用中,冷却辊上风刀使薄膜与冷却辊表面形成一层薄薄的空气层,使薄膜均匀冷却,从而保持高速生产,保证流延膜均匀;同时用于注塑机的真空上料,干燥、除湿以及中央供料系统。
13、 电子生产设备:在波峰炉使用中,做去桥连接,吹去PCB板面多余的助焊剂,并使其均匀涂布板面;在喷锡机使用中,吹除印制板面多余焊料,同时排除金属孔内的多余焊料,从而得到一个光亮、平整、均匀的焊料涂层;在覆铜膜生产线使用中,保证印制板浸涂保焊膜成膜均匀,抗氧化性能强。



注意事项

1.使用时请注意电源,电压是否适应。
2.开机运行10分钟后才可使用气源工作。
3.正常工作时电源浮动应不超过±10%额定电压。
4.气泵严禁水淋日晒,应放置启于水平面通风干燥处。
5.严禁有害液体进入泵体。
6.气泵不可在有腐蚀,易爆品相近处使用。
7.气泵使用环境温度-10℃~+40℃内,海拔高于1000米,参数将有 所变动。
8.用户应请专业人士装置保护开关及接地。
9.用户保养,检修气泵时应切断电源。



主要故障及原因

①高压风机轴与电机轴不同心,联轴器装歪
② 机壳或进风口与叶轮摩擦
③ 基础的钢度不牢固
④叶轮铆钉松动或叶轮变形
⑤叶轮轴盘与轴松动,或联轴器螺栓松动
⑥机壳与支架、轴承箱与支架、轴承箱盖于座等联接螺栓松动
⑦旋涡气泵进出气管道安装不良
⑧转子不平衡,引风机叶片磨损
2.轴承温升过高
①轴承箱剧烈震动
②润滑油脂质量不亮、变质、含有过多灰尘、粘沙、污垢等杂质
③轴承箱盖、座连接螺栓紧力过大或过小
④轴与滚动轴承安装歪斜,前后两轴承不同心
⑤滚动轴承损坏
3.电极电流过大或温升过高
①开车时进气管道闸门或节流阀未关严
②流量超过规定值
③旋涡气泵输送气体的密度过大或有粘性物质
④电机输入电压过低或电源单相断电
⑤联轴器连接不正,皮圈过紧或间隙不匀
